Bultmoment och överhängda pumpcentrumlinjer

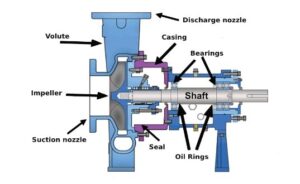

Nyligen genomförde vi utbildning på en plats som hade en ganska stor population av centrifugalpumpar, varav de flesta var överhängda pumpar. Som du kan se från diagrammet nedan, fäster den överhängda pumpen huset till voluten med en ring av bultar i en cirkulär fläns.
Problem med bultbunden och bas-bundet tillstånd
Vad som inträffade efter ett utbyte av roterande element var antingen ett bultbundet eller bas-bundet tillstånd vid den elektriska motorn som inte fanns innan bytet.
Problemet? Om den ringen av bultar inte dras åt jämnt, i ett korsmönster för moment, kan det ändra pitch (vinkel) för centrumlinjen på axeln. Med andra ord:
- Dra åt toppen mer än botten och det höjer centrumlinjen för axeln
- Dra åt botten mer än toppen och det sänker centrumlinjen
- Dra åt ena sidan mer än den andra och det ändrar centrumlinjen
Ett sätt att bevittna detta fenomen är att dra åt den ringen av bultar medan du använder ditt justeringsverktyg monterat och i live-läge.
Självklart är detta INTE hur du utför axeljustering, eftersom husflänsbultarna måste dras åt jämnt för att bibehålla korrekt packningstätning och spalt mellan impeller och volut.
Kom ihåg, det är de små sakerna som kan orsaka förbryllande utmaningar när du utför axeljustering!
Risker med feljusterade axlar
Om axlarna är feljusterade kan det leda till flera negativa konsekvenser, inklusive:
- Ökad mekanisk belastning: Feljusterade axlar kan resultera i ojämn fördelning av belastningen på maskinens komponenter, vilket kan leda till ökat slitage och förkortad livslängd för axlar, lager och andra roterande delar.
- Ökad vibration: Feljusterade axlar kan generera ökad vibration i maskinen, vilket kan orsaka obehag, skador på andra delar av systemet och ökad risk för maskinhaveri.
- Effektivitetsförlust: En maskin med feljusterade axlar kan uppleva en minskning av effektiviteten och prestandan på grund av ökat slitage, vibrationer och förlust av energi.
- Ökad energiförbrukning: Feljusterade axlar kan resultera i ökad friktion och motstånd, vilket i sin tur kan öka energiförbrukningen och minska maskinens energieffektivitet.
- Maskinhaveri: Om axlarna förblir feljusterade under en längre tid kan det leda till allvarliga skador på maskinens komponenter och i värsta fall resultera i maskinhaveri och driftstopp.
Därför är korrekt axeluppriktning en viktig del av maskinunderhåll för att säkerställa optimal prestanda, lång livslängd och säker drift av roterande maskiner och utrustning.
