Förståelse av termisk tillväxt

Acoem uppriktningssystem låter användaren mata in mål för termisk tillväxt (från avstängd till igångkörd) innan en precisionsaxeluppriktning utförs. Att använda mål tillåter att axeluppriktningen görs inom tolerans och att den termiska tillväxten kompenseras för. Nyckeln till framgång är naturligtvis att bestämma bra mål. Dessa erhålls bäst genom faktiska mätningar, exempelvis med hjälp av OL2R-fästen (offline till igångkörd). Ytterligare information om offline till igångkörd rörelse behandlas i andra blogginlägg och videor. Lär dig mer genom att kolla in länkarna längst ner på sidan.

Tillväxtdynamisk rörelse

Tillväxt (dynamisk rörelse) är hur maskiner rör sig i förhållande till varandra när de sätts i drift, och mål är kompensationen för denna tillväxt när uppriktningar utförs med maskinerna avstängda och vid omgivningstemperatur.

Förstå effekten av att mata in mål

För förklaringens skull togs en uppsättning mätningar på en rak axel (inte över en koppling). Eftersom axeln är en gemensam centrumlinje, kommer systemet att nollställas. När man riktar in riktiga maskiner skulle mål vanligtvis matas in innan uppriktningsmätningarna tas, men i detta exempel kommer de att läggas till i efterhand så att effekten av att mata in målen bättre kan förstås.

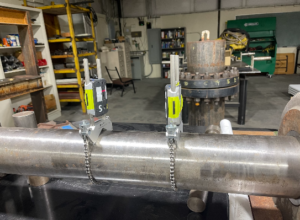

Ta en uppsättning mätningar på en rak axel (inte över en koppling)

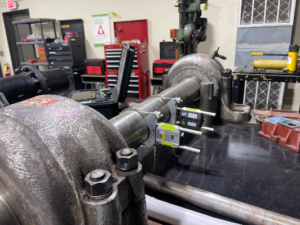

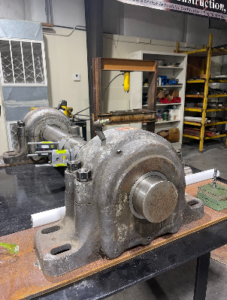

Ta fler mätningar på en rak axel (inte över en koppling) Ta den sista uppsättningen mätningar på en rak axel (inte över en koppling)

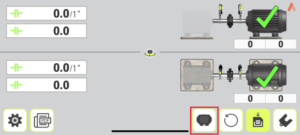

Systemet nollställs.

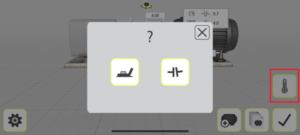

Tryck på maskinens ikon och du ser en termometer. Tryck på termometern för att mata in mål.

Lägga till mål som grundvärden eller vinkel och offset

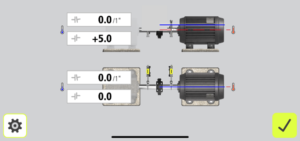

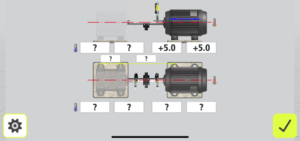

Mål kan läggas till som grundvärden eller som en vinkel och offset vid kopplingen. Om målet är att lämna motorn 5 tusendelar högre, lägg till målet +5 vid de främre och bakre fötterna på de rörliga maskinerna eller som +5 vid kopplingen med en nollvinkel. Dessa skulle vara likvärdiga. Även om detta exempel bara visar en vertikal offset, kommer du i de flesta fall där faktiska mätningar gjordes sannolikt att ha en vertikal vinkelkomponent och ofta horisontell rörelse.

Kompensation för förväntad tillväxt

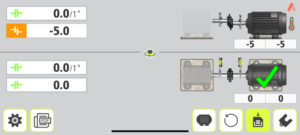

Med målen tillagda visar lasern att istället för noll är motorn nu 5 tusendelar låg. Detta representerar kompensationen för den förväntade tillväxten. När uppriktningen är klar kommer motorn att vara 5 tusendelar högre med förväntningen att den stationära maskinen kommer att växa för att möta motorn och vara uppriktad inom tolerans vid driftförhållanden. Observera att en termometer visas bredvid motorn i det vertikala planet för att indikera att uppriktningen görs mot målen.

Rapport av slutförd uppriktning med mål

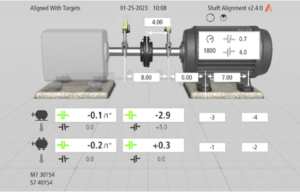

När en uppriktning är slutförd på en maskin med mål kommer slutrapporten att visa den slutförda uppriktningen med både tolerans och mål.
